№52. Одноэтажный дом из профилированного бруса 8х9

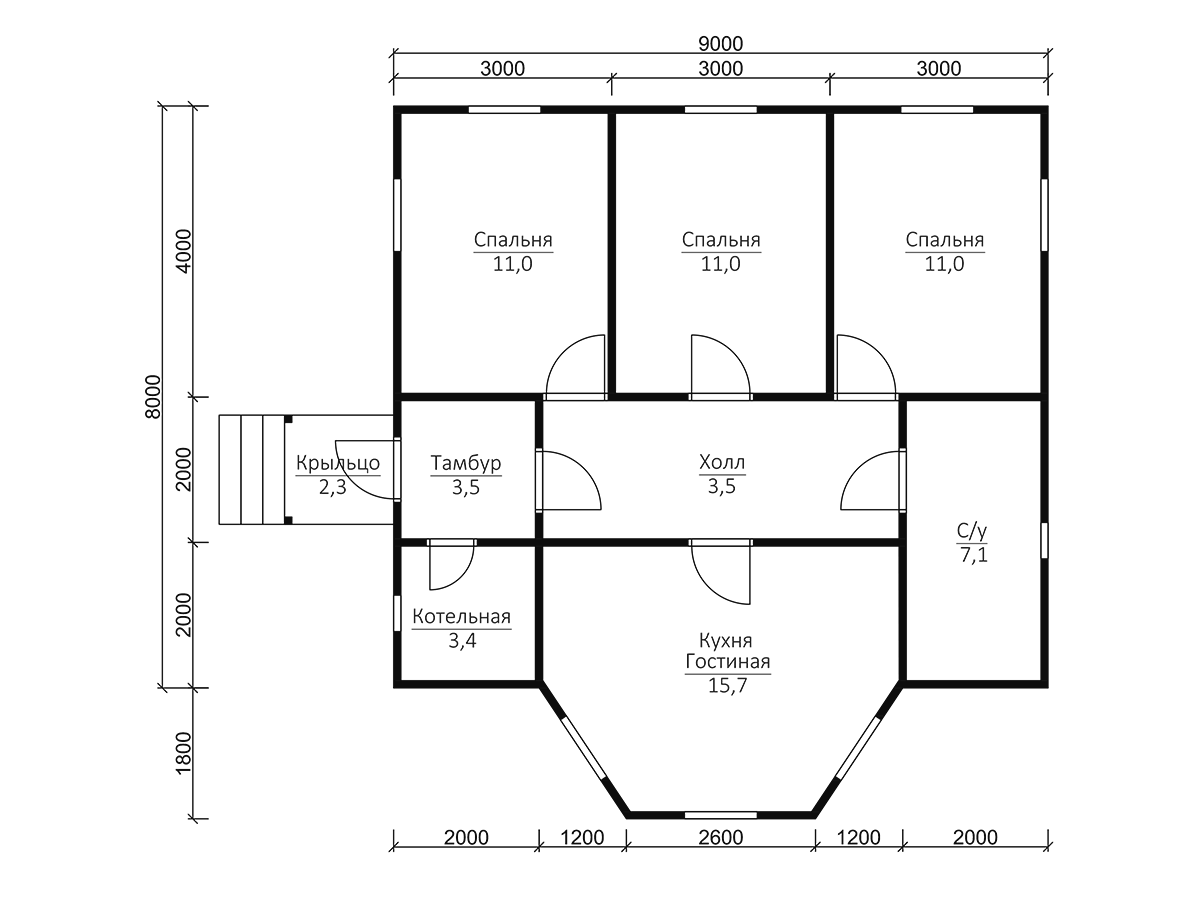

Объемно-планировочные и конструктивные решения типового проекта №52: эркер, габариты 8×9 м из профилированного бруса камерной сушки

Проект брусового дома №52 представляет собой сруб с пятном застройки 8×9 м, дополненный эркерным выступом, что увеличивает полезную площадь и улучшает инсоляцию помещений. Такие габариты относят объект к категории малогабаритных, но при этом оптимальная площадь позволяет реализовать планы постоянного или сезонного проживания. Эскизные решения предусматривают двускатную кровлю с углом наклона, рассчитанным по снеговым нагрузкам для III снегового района (СП 20.13330). В составе домокомплекта применяется профилированный брус естественной влажности либо сухого бруса камерной сушки – выбор определяется условиями эксплуатации и бюджетными ограничениями.

Архитектурные схемы включают эркер с трехсторонним остеклением, что требует усиления угловых сопряжений в зоне примыкания к основному объему. Чертежи узлов опираются на требования СП 64.13330, регламентирующие расчет деревянных элементов на смятие и скалывание. Для дома из профбруса характерна поэтажная разрезка по высоте с высотой венца 180–200 мм, что обеспечивает жесткость брусовой коробки при минимальном количестве вертикальных связей. Фото реализованных объектов демонстрируют, что эркер может быть оформлен как самостоятельный объем с вальмовой или четырехскатной крышей, но в базовой конфигурации используется двухскатная кровля над основным объемом и односкатная – над выступом.

При проектировании учтены требования СП 55.13330 к зданиям блокированной и одноквартирной застройки. Домокомплект поставляется с готовыми чашками и продольными пазами, выполненными на станках ЧПУ, что минимизирует подгонку на площадке. Внутренние планировки варьируются от компактных двухкомнатных до просторных четырехкомнатных вариантов с кухней-гостиной. Дачные и садовые домики подобной площади часто возводятся по упрощенной схеме без эркера, но проект №52 ориентирован на жилые здания для круглогодичного проживания, поэтому в нем предусмотрены узлы примыкания перегородок к наружным стенам с компенсаторами усадки.

Материал стен – профилированный брус из древесины зимнего леса, что снижает риск растрескивания при высыхании. Для Архангельской области с ее континентальным климатом обязательна камерная сушка профбруса либо выдержка домокомплекта под нагрузкой для стабилизации влажности (ГОСТ 24454). Теплотехнический расчет ограждающих конструкций выполнен по СП 50.13330: толщина бруса 200 мм с межвенцовым утеплителем обеспечивает сопротивление теплопередаче на уровне 2,1–2,3 м²·°С/Вт. Такие показатели соответствуют требованиям к энергоэффективным зданиям эконом класса, но для зон с экстремально низкими температурами может потребоваться дополнительное наружное утепление.

Нормативное обоснование фундаментных решений и несущих конструкций для условий Архангельска

Строительство в Архангельске сопряжено с глубоким сезонным промерзанием грунтов (до 1,8–2,2 м по СП 22.13330), высокими снеговыми и ветровыми нагрузками (ветровой район IV, нормативное давление 0,48 кПа). Для брусового дома №52 оптимальным признан фундамент на винтовых сваях с обвязкой из стального швеллера или деревянного ростверка. Винтовые сваи погружаются ниже глубины промерзания, исключая касательные силы морозного пучения, что подтверждено расчетами по деформациям основания. Альтернативные варианты – мелкозаглубленный ленточный фундамент на песчаной подушке – требуют устройства дренажа и утепленной отмостки по нормам СП 48.13330.

При выборе типа фундамента учитываются геологические изыскания, обязательные в силу Градостроительного кодекса РФ. Для участков с высоким уровнем грунтовых вод предпочтительны свайные конструкции, так как они исключают капиллярный подсос влаги в брусовые стены. Все металлические элементы свайного поля покрываются цинкосодержащими составами по ГОСТ 9.402, а оголовки гидроизолируются рубероидом. Проектом предусмотрена покраска ростверка и цокольного перекрытия антисептиками для биозащиты – требование СП 64.13330 (п. 6.1.4).

Несущая способность стен из профилированного бруса проверена на действие горизонтальных ветровых нагрузок и вертикальных от кровли. Двускатная крыша с углом наклона 30–35° передает распор на мауэрлат, закрепленный через шпильки к верхнему венцу. Для Архангельска с частыми штормовыми ветрами расчетная ветровая нагрузка на здание высотой до 6 м составляет 0,30 кПа по СП 20.13330, что требует установки дополнительных металлических связей в углах и в зоне эркера. Авторские решения усиления включают врезные стальные пластины на болтах, скрытые внутри брусовой кладки.

Теплые и энергоэффективные стены из профбруса толщиной 200 мм в условиях Архангельска не могут эксплуатироваться без пароизоляции и вентилируемого зазора при устройстве наружной отделки. Однако проект №52 предполагает возможность эксплуатации без облицовки при условии применения сухого бруса камерной сушки (влажность 12–14%), что снижает усадочные деформации до 1–1,5%. Нормы СП 50.13330 допускают однослойные деревянные стены для зон с температурой наиболее холодной пятидневки до -32°С, что соответствует климатическим данным Архангельска. Тем не менее рекомендуется наружное утепление минераловатными плитами с ветрозащитой – это переводит дом в категорию «постоянного проживания» без дополнительных затрат на отопление.

Технология монтажа домокомплекта бригадой плотников: сборка, усадка и устройство кровли

Изготовление домокомплекта для проекта №52 производится на собственном производстве с использованием станков с ЧПУ, что гарантирует точность геометрии чашек и гребней. Заказать такой домокомплект можно у организации, имеющей в штате бригаду плотников, аттестованных на проведение работ по СП 70.13330 (несущие и ограждающие конструкции). Монтаж начинается с гидроизоляции фундамента и укладки обвязочного венца из лиственницы – породы, стойкой к гниению. Каждый последующий венец фиксируется нагелями (деревянными или металлическими) с шагом 0,8–1,2 м, исключая горизонтальные сдвиги при усадке.

Сборка стен из профилированного бруса предполагает использование межвенцового утеплителя (джут или льноватин) толщиной 5–8 мм, что снижает продуваемость стыков. В углах применяются соединения типа «ласточкин хвост» или «теплый угол» с дополнительным уплотнением. После возведения коробки до оконных проемов выдерживается технологический перерыв на 6–12 месяцев для естественной усадки бруса естественной влажности. Для сухого бруса камерной сушки этот срок сокращается до 2–3 месяцев, но полная стабилизация геометрии достигается через год по СП 64.13330. Устройство кровли допускается сразу после сборки стен, но коньковый прогон следует крепить на скользящих опорах, компенсирующих усадку.

Кровельная система для дома №52 в базовой комплектации – двускатная крыша с металлочерепицей или гибкой черепицей. Расчет сечения стропил выполнен по СП 20.13330 для снеговой нагрузки 240 кг/м² (Архангельск – III район). Стропила из доски 50×200 мм с шагом 0,8 м опираются на коньковый брус и мауэрлат. Для эркерной части часто проектируется вальмовая или четырехскатная кровля, что усложняет монтаж, но улучшает архитектуру. По завершении каркаса крыши производится пароизоляция, контробрешетка и укладка утеплителя (минеральная вата 200 мм), затем – гидроветрозащитная мембрана. Покраска фронтонов и карнизных свесов выполняется составами на алкидной основе по ГОСТ 30974.

Организации, осуществляющие строительство под ключ, предлагают полный цикл: от геодезической разбивки до финишной отделки. При заказе дома из профбруса важно запросить прайс с расценками на доставку материала, работу бригады плотников и установку инженерных систем. Многие фирмы предоставляют каталог типовых проектов с фото и схемами, а также выполняют адаптацию под конкретный участок. Стоимость услуг рассчитывается индивидуально – она зависит от сложности эркерных узлов, выбора кровельного покрытия, необходимости устройства винтовых свай и дополнительной теплоизоляции. Для бюджетных вариантов возможно применение бруса естественной влажности с последующей конопаткой, но это увеличивает сроки ввода в эксплуатацию.

Обеспечение долговечности, теплотехники и противопожарной защиты брусового дома с эркером

Долговечность деревянных конструкций регламентируется СП 64.13330 и ФЗ №123 «Технический регламент о требованиях пожарной безопасности». Все деревянные элементы дома №52 должны быть обработаны антипиренами I группы огнезащитной эффективности и антисептиками (глубокой пропитки). Для Архангельска с повышенной влажностью воздуха в осенне-весенний период критична защита торцов бруса – они покрываются специальными составами на акрилатной основе. Малогабаритные дачные домики часто пренебрегают этой обработкой, но для круглогодичного проживания обработка обязательна по СП 48.13330 (п. 7.3).

Теплотехнический расчет ограждающих конструкций для эркерной части требует особого внимания: остекление эркера создает зону повышенных теплопотерь. По СП 50.13330 приведенное сопротивление теплопередаче оконных блоков должно быть не менее 0,56 м²·°С/Вт (для Архангельска – не ниже 0,64). Рекомендуются двухкамерные стеклопакеты с низкоэмиссионным покрытием и заполнением аргоном. Примыкание брусовых стен к оконным коробкам выполняется с использованием усадочной обсады – зазора 30–50 мм, заполненного мягким утеплителем. Это предотвращает заклинивание рам при вертикальной деформации сруба.

Внутренние планировки дома площадью около 70–75 м² полезной площади могут быть узкими или просторными – проект №52 допускает перепланировку перегородок. Однако любые изменения несущих стен требуют повторного расчета по СП 64.13330. Современные и необычные архитектурные решения, такие как эркер с панорамным остеклением, повышают требования к жесткости каркаса. В углах эркерного выступа устанавливаются металлические связи или вклеенные арматурные стержни, что не описано в типовых схемах, но применяется в авторских разработках. Для экономичных домов эконом класса такие усиления заменяют увеличением сечения угловых брусьев.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевые преимущества такой организации: комплексное проектирование и выполнение работ под ключ с разработкой чертежей и схем в соответствии с актуализированными СП; нормативно обоснованные конструктивные решения, исключающие ошибки в расчете усадки и нагрузок; собственные производственные мощности и штатные бригады плотников, обеспечивающие качественную сборку домокомплекта; технический контроль на всех этапах – от изготовления до финишной покраски и устройства кровли; прозрачный расчет сметной документации без скрытых платежей; соблюдение регламентированных сроков строительства с возможностью поэтапной оплаты. Цена таких услуг формируется индивидуально – компания оценивает сложность эркерных узлов, необходимость применения винтовых свай, тип кровли (вальмовая, двускатная или четырехскатная), а также пожелания заказчика по отделке и инженерному оснащению. Для клиентов регулярно действуют акции на монтаж зимой, а также предоставляются бесплатные эскизные проекты и выезд инженера на участок для геологических изысканий.
